潜水搅拌机

QJB潜水搅拌机--二级能效

QJB系列混频器已被设计为广泛的应用。例如，该单元可用于污水处理厂以及工业和化学过程中的许多混合和搅拌应用。
潜水搅拌机可以安装在所有的坦克形状和大小。根据所要求的混合和流动形成的强度，可以在单个罐中安装一个或多个混合器。

QJB系列潜水搅拌机

QJB系列混频器已被设计为广泛的应用。例如，该单元可用于污水处理厂以及工业和化学过程中的许多混合和搅拌应用。

潜水搅拌机可以安装在所有的坦克形状和大小。根据所要求的混合和流动形成的强度，可以在单个罐中安装一个或多个混合器。

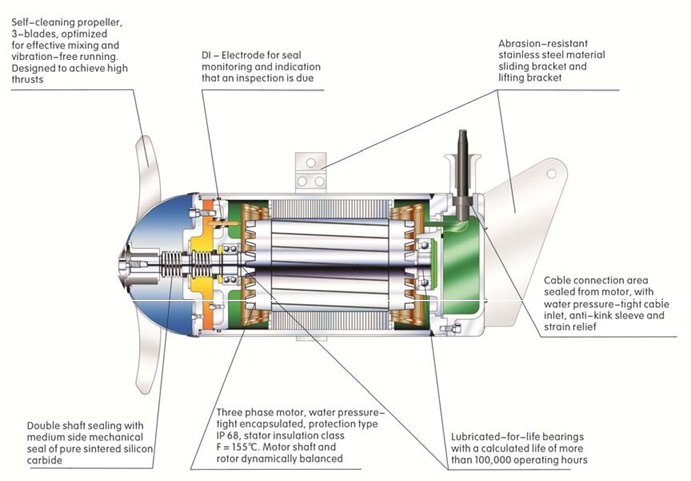

特点:

名称说明

电机	IP68，F级绝缘，50或60Hz，每相三相热传感器
螺旋桨	技术优化，轴向操作3叶片螺旋桨无振动操作非常好的自清洁效果。螺旋桨的设计是为了实现高推力，因此在轴向方向上的高流动能力
机械密封	双高品质的密封单元采用SiC/SiC，独立的旋转方向和抗温度冲击。
轴承	所有轴承都经过终身润滑和免维护，计算寿命超过100,000小时。
轴	严格的静态和动态平衡检查，以确保平稳运行
电缆	10 m的耐污水CSM材料。类型: H07RN。
保护	当DI传感器位于油室中时，它将在从轴封进入电机室之前检测到任何水分。并及时警告您发生的问题。

材料:

规格材料

电机外壳	SS304 (SS316可选)
轴	SS420
螺旋桨	SS304 (SS316可选)
机械密封	WuC/SiC或SiC/SiC
滑动支架	SS304 (SS316可选)

南京维克环保科技有限公司

技术数据:

		电源	电流	叶轮金刚石	叶轮转速	推力	重量
	型号
	型号	千瓦	A	mm	r/min	N	千克
混合系列混合机	QJB0.85/8-260/3-740C	0.85	3.2	260	740	165	65
	QJB1.5/6-260/3-980C	1.5	4	260	980	300	65
	QJB2.2/8-320/3-740C	2.2	5.9	320	740	320	70
	QJB4/6-320/3-960C	4	10.3	320	960	610	70
	QJB1.5/8-400/3-740	1.5	5.4	400	740	600	70
	QJB2.5/8-400/3-740	2.5	9	400	740	800	70
	QJB4/12-620/3-480	4	14	620	480	1400	184
	QJB4/6-400/3-980	4	12	400	980	1200	73
	QJB5/12-620/3-480	5	18.2	620	480	1800	184
	QJB7.5/12-620/3-480	7.5	27	620	480	2600	229
	QJB10/12-620/3-480	10	32	620	480	3300	229
低速推流式混合器	QJB1.5/4-1100/2-85p	1.5	4	1100	85	1800	170
	QJB1.5/4-1400/2-36p	1.5	4	1400	36	800	175
	QJB1.5/4-1800/2-42p	1.5	4	1800	42	1480	180
	QJB2.2/4-1400/2-42p	2.2	5.3	1400	42	900	180
	QJB2.2/4-1800/2-42p	2.2	5.3	1800	42	1100	185
	QJB3/4-1100/2-115P	3	7.2	1100	115	2200	180
	QJB3/4-1400/2-56p	3	7.2	1400	56	2000	185
	QJB3/4-1800/2-56p	3	7.2	1800	56	1800	190
	QJB4/4-1400/2-56p	4	9.2	1800	56	1700	170
	QJB4/4-1800/2-63p	4	9.2	1800	63	1800	190
	QJB4/4-2500/2-42p	4	9.2	2500	42	2900	210
	QJB5/4-1800/2-63p	5	11.9	2500	56	3100	240
	QJB5/4-2500/2-56p	5	11.9	2500	56	3100	240
	QJB7.5/4-1800/2-63p	7.5	15.2	2500	63	4250	280
	QJB7.5/4-2500/2-63p	7.5	15.2	2500	63	4250	280

南京维克环保科技有限公司

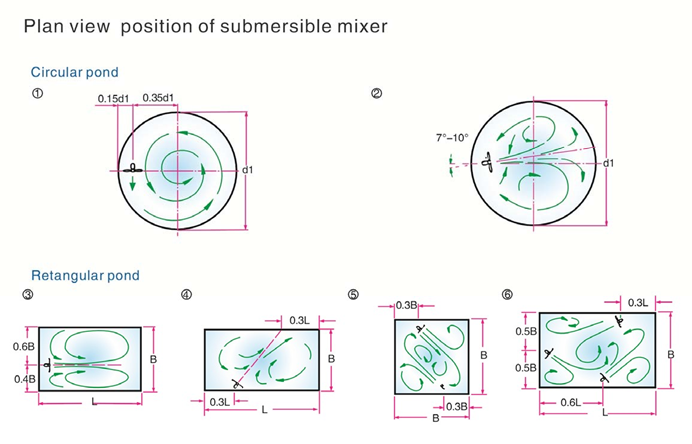

对于不同形状的池塘，潜水搅拌机必须安装在上述位置。

潜水器选择

功耗P≧V(m3) * C (w/m3) * k1 * k2 * k3

V -- 待处理水量

C --- 每m3清水耗电量，一般为4.8w/m3

K1 -- 介质密度修正系数，一般为1.1 ~ 1.15

K2 -- 池塘形状修正系数，一般为1.06 ~ 1.1

K3 --- 服务系数，一般1.2

最终公式: 混频器功率P (w)≧V (m3) * 6.8 (w/m3)

搅拌机选型计算论文:

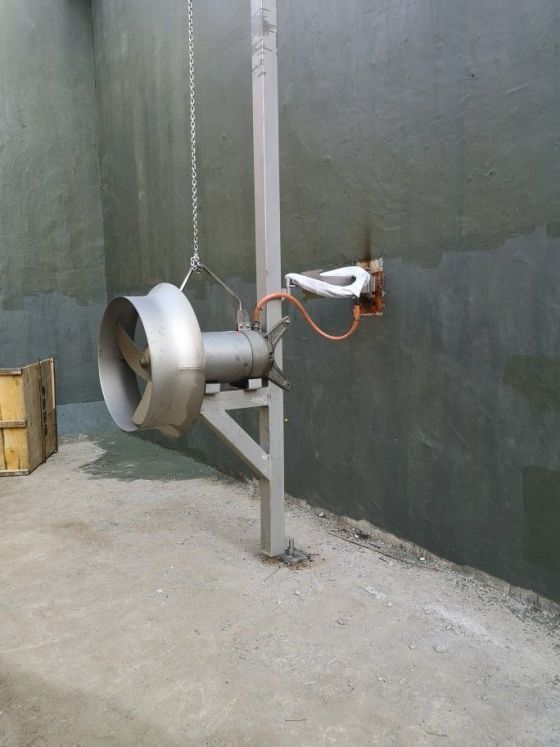

安装：

混合器应安装得尽可能深。

如果在一个罐中，安装2个或更多的混合器，为了具有良好的搅拌性能，每个混合流应连续连接到其他，并且不会相互影响。
地板和叶片顶缘之间的距离应大于400毫米，如下图所示，H_最小> 400毫米。如果低于H_最小,混合流会打到地板上，而不会搅动水，浪费能量。
水位与叶片顶缘之间的距离至少应为叶片直径的1.5倍。如下图所示，H_以上> 1.5倍D (叶轮直径)，如果低于H_以上,混合流将撞击到水位以上，也浪费了能量。
壁和顶部叶片之间的距离应至少为叶轮直径的2倍。Lmin> 2倍D (叶轮直径) 如果低于此距离，可能会有振动，并且容易损坏混合器。
