GSL/QSJ 双曲面搅拌机

• 在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平(潜水)式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到最终的工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，成功研制了全新的曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了良好的效果，填补了该类产品在国内的空白，并成为替代进口的首选产品。

在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平(潜水)式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到最终的工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，成功研制了全新的曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了良好的效果，填补了该类产品在国内的空白，并成为替代进口的首选产品。

应用范围：

G/QSJ 型系列曲面搅拌机是我公司开发的先进的、高效、值得推荐使用的搅拌机之一。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。

工作原理：

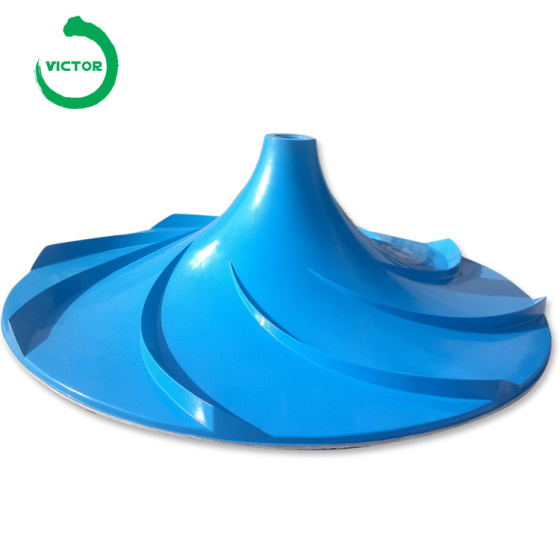

G/QSJ 型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其独特的叶轮结构设计，很大限度地将流体特性与机械运动相结合。双曲线的方程为xy=b 曲线沿y 轴旋转而构成的曲面体;为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向(y)和径向(x)方向的交叉水流(如双曲面流态图)。正是由于G/QSJ 型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。

1.GSJ/QSJ双曲面混合器简介

在市政、化工造纸等水处理工艺中，混水是关键工序之一。传统的搅拌机械分为两种常见的方法: 立轴折叠桨式和卧式 (潜水) 式。

由于安装方式和叶片的形式决定了其混合形式，无论是在能耗方面还是在混合效果方面都不理想，这不仅给污水厂的运行成本带来不必要的增加，而且直接影响了更好的最终处理效果。

2.GSJ/QSJ双曲面混合器的技术参数

3.GSJ/QSJ双曲面混合器的特点

1，可用于各种液体与固体和气体混合的场合。现有的混合设备可以实现三维和螺旋混合，使混合更加均匀，提高了混合效率。

2，比表面积大的叶轮，功率设备小，循环水流量大，能耗低，比传统的混合方式节能50% 30%。

3，整机结构紧凑，运行可靠，安装维修方便。

4，叶轮采用增强纤维或钢材料制成，可以适应不同的工作条件，使用寿命长。

4.GSJ/QSJ双曲面混合器的应用

GSJ/QSJ型双曲面混合器是我公司开发的产品。广泛应用于环保，化工，能源，轻工等需要在固体，液体和气体之间进行液体交换的行业。特别适用于污水处理工艺中混凝池、调节池、厌氧池、曝气池的硝化。用反硝化池和各种磨料和高温介质搅拌和混合。

5.GSJ/QSJ双曲面混合器的维护

1，新机器开始运行200至300小时后，需要更换减速机的润滑油，并清洗内部油污。今后可在半年至一年内更换一次。有关使用减速电机的详细信息，请参阅制造商的维护手册。

2，定期检查搅拌轴锁紧螺母和各连接螺栓是否松动。

3，定期检查搅拌轴的振动，及时拆除叶轮和轴上的绕组。

4.定期检查转印部件是否有异常声音和温升。

5.定期检查电流是否有异常变化。

6，设备长时间不工作后，应检查电动机的绝缘，然后再重新开机。同时，防止沉积物长时间沉积，导致启动困难，损坏电机和叶轮。

7、以上检查应做好记录，如有异常情况，可联系我们我公司。

6.GSJ/QSJ型双曲面混合器的结构介绍

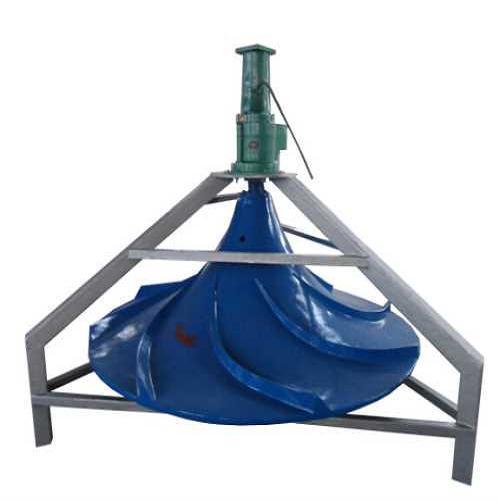

G/QSJ双曲面混合机由驱动装置、双曲面叶轮体和安装附件组成。 为了满足用户在不同工作条件下的使用，安装分为两种类型: 干式 (也称为立轴式) 和潜水式。

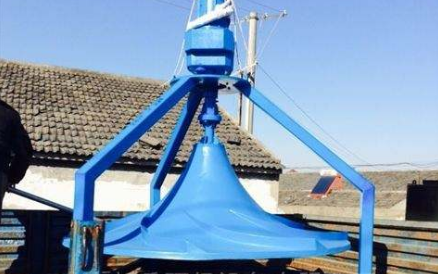

干式安装: 驱动装置固定在工作桥上，通过传动轴将动能传递到介质中的叶轮部分。用于固体含量高、水温高、易磨蚀性的液体中。由于叶轮具有自动纠偏功能，运行相对平稳，减速器的噪音小于60分贝。

潜水安装可以消除对桥梁的需要。它采用潜水动力，并利用设备的自重进行定位。安装灵活方便。适用于水质稳定，无磨蚀性水的深水。 水温不超过40 ℃，ph值在6 ~ 9之间。 它的特点是没有噪音，没有视觉干扰。

7.安装图Of GSJ/QSJ双曲面混合器
