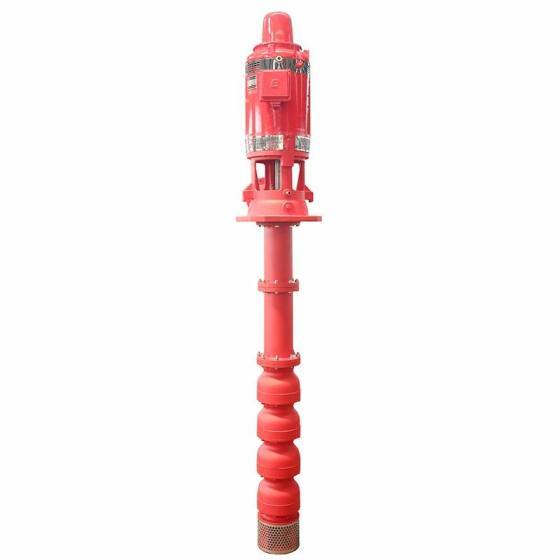

RJC 型系列冷热水长轴深井泵

RJC 型系列冷热水长轴深井泵。RJC 型系列水泵为我公司引进国外先进的水力模型和全新结构设计的产品，并采用多项先进工艺，完美按照美国水力协会标准生产制造，达到了当代先进水平，全系列长轴深井泵均为节能型产品。

一、概述：

RJC 型系列冷热水长轴深井泵。RJC 型系列水泵为我公司引进国外先进的水力模型和全新结构设计的产品，并采用多项先进工艺，完美按照美国水力协会标准生产制造，达到了当代先进水平，全系列长轴深井泵均为节能型产品。

二、产品特点：

1、选用先进的水力模型和结构设计，采用亚什兰工艺制芯、叶片流道部位环氧涂复等多种新工艺，选材合理，产品性能优良，使用寿命长。

2、水泵效率高，比国内J、JD、JC 型水泵高2～8%，效率曲线平缓，高效区域宽广，工作范围增加10～20%，节能效果显著。

3、采用甩砂泵装置，迷宫式结构使砂粒无法进入轴承。

4、叶轮轴、电机轴均采用铜轴承支承，轴的径向跳动控制在0.13mm 以内，泵运行平稳，噪声低。

5、泵座造型美观，窗口大，便于维修、更换填料。

6、与国产同流量水泵相比，工作部件外径小1 英寸左右，可明显节省用户的成井费用以及适合老井用泵的更新改造。

7、可采用油润滑的闭式传动系统的特殊结构设计;以及可选用球墨铸铁，ASTM304、316、416 等各种牌号的不锈钢材料，以满足用户的各种特殊使用工况和技术要求。

三、应用范围：

水厂、水电站(检修、渗漏用泵等)、火电厂(工业、生活、消防用泵等)、钢铁厂(铁皮坑用泵等)、农业灌溉、消防、市政等行业。Q≤2400m3/h，H≤250m。

四、产品型号说明

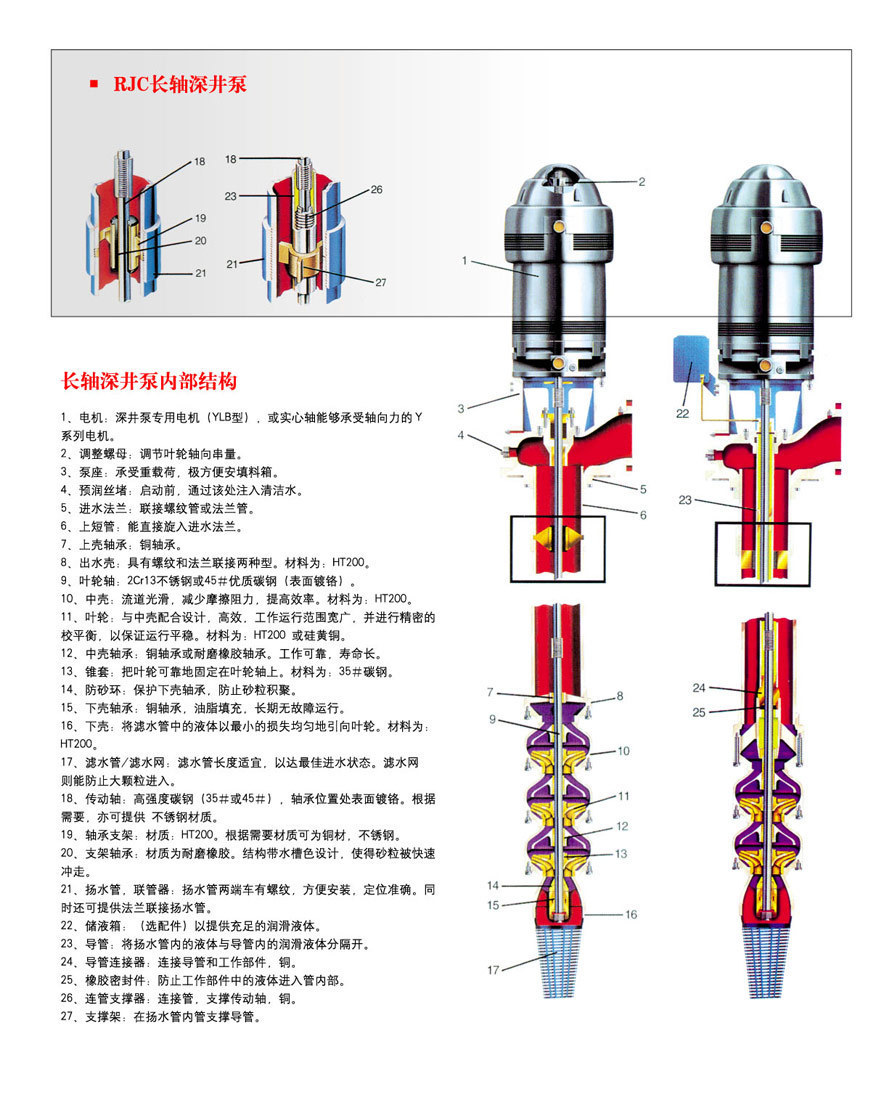

长轴深井泵内部结构

1.电机：深井泵专用电机(YLB 型)，或实心轴电机。

2.调整螺母：调节叶轮轴向串量。

3.泵座：承受重载荷，极方便安装填料箱。

4.预润丝堵：启动前，通过该处注入清洁水。

5.进水法兰：联接螺纹管或法兰管。

6.上短管：能直接旋入进水法兰。

7.上壳轴承：铜轴承。

8.出水壳：具有螺纹和法兰联接两种型。材料为：HT200。

9.叶轮轴：2Cr13 不锈钢或45#优质碳钢(表面镀铬)。

10.中壳：流道光滑，减少摩擦阻力，提高效率。材料为HT200.

11.叶轮：与中壳配合设计，高效，工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材料为：HT200或硅黄铜。

12.中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命长。

13.锥套：把叶轮可靠地固定在叶轮轴上。材料为：35#碳钢。

14.防砂环:保护下壳轴承，防止砂粒积聚。材料为：硅黄铜。

15.下壳轴承：铜轴承，油脂填充，长期无故障运行。材料为：硅黄铜。

16.下壳：将滤水管中的液体以最小的损失均匀地引向叶轮。材料为：HT200.

17.滤水管/滤水网：滤水管长度适宜，以达最佳进水状态。滤水网则能防止大颗粒进入。

18.传动轴：高强度碳钢(35#或45#)，轴承位置处表面镀铬。根据要求，亦可提供不锈钢材质。

19.轴承支架：材质：HT200.根据需要材质可为球铁QT450或不锈钢。

20.支架轴承：材质为耐磨橡胶。结构带水槽设计，使得砂粒被快速冲走。

21.扬水管，联管器：扬水管两端车有螺纹，方便安装，定位准确。同时还可提供法兰联接扬水管。

22.水箱：(选配件)以提供充足的润滑液体。

23.导管：将扬水管内的液体与导管内的润滑液体分隔开。

24.导管连接器：连接导管和工作部件。

25.橡胶密封件:防止工作部件中的液体进入管内部。

26.连管支撑器：联接导管，支撑传动轴。

27.支撑架：在扬水管内管支撑导管。

国内型号	导出模型	流量m ³/h	微片 m			等级1	总间隙mm	泵转速r/min	匹配功率kw	电源 %	井下零件的最大外径mm	参考w 8千克
150RJC30 -12.5	6CLC	21 30 36	69	62.5	51	5	8	2940	11	70	150	1125
			82.5	75	61	6			11			1260
			96.2	87.5	71.8	7			15			1645
			110.4	100	82	8			15			1780
			124	112.5	92.2	9			15			1915
			138	125	102.5	10			18.5			2140
			151.6	137.5	112.8	11			18.5			2275
			165	150	123	12			22			2468
			179.4	162.5	133.3	13			22			2602
150RJC40 -13.5	6CHC	30 40 46	62	54	50	4	8	2940	11	72	150	1260
			77.5	67.5	62.5	5			15			1480
			93	81	75	6			15			1600
			108.5	94.5	87.5	7			18.5			1780
			124	108	100	8			18.5			1900
			139	121.5	112.5	9			22			2020
			155	135	125	10			30			2230
			170.5	148.5	137.5	11			30			2350
			186	162	150	12			30			2470
150RJC50 -13	6CHC	30 50 55	66	52	46	4	8	2940	11	74	150	1260
			82.5	65	57.5	5			15			1400
			99	78	69	6			18.5			1600
			115.5	91	80.5	7			22			1750
			132	104	92	8			22			1900
			148.5	117	103.5	9			30			2140
200RJC60 -20	7CLC	40 60 76	44	40	30	2	9	2940	11	75	181	1840
			66	60	45	3			18.5			2222
			88	80	60	4			22			2659
			110	100	75	5			30			3046
			132	120	90	6			37			3916
			154	140	105	7			37			4720
200RJC80 -22.5	7CHC	60 80 100	49	45	38	2	9	2940	产品中心潜水搅拌机潜水曝气机格栅除污机潜水排污泵刮吸泥机其他产品动态链接首页关于我们产品中心案例展示新闻资讯联系我们联系南京维克环保科技有限公司电话：025-86281453 手机：86-13813352281 微信：ccvictor 邮箱：ccvictor@163.com 地址：南京市六合区程桥街道编钟东路192号关注官方微信 Copyright © 2025 南京维克环保科技有限公司苏ICP备19051748号-1
