ZBGN型周边传动刮泥机

• ZBGN 系列刮泥机用于污水处理厂圆形沉定池，将沉降在池底的污泥刮集至池底集泥坑并将池面的浮渣撇向集渣斗，以便进一步处理。

用途：

ZBGN 系列刮泥机用于污水处理厂圆形沉定池，将沉降在池底的污泥刮集至池底集泥坑并将池面的浮渣撇向集渣斗，以便进一步处理。

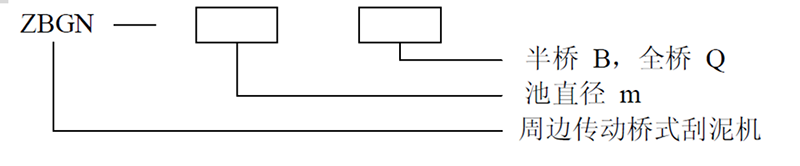

型号表示方法：

特点：

1、 采用新型铰支结构，使刮泥机的承载状况更好，减少了运行功率，降低运行成本;

2、 安全性好，遇有较大障碍物时，刮板会自动让耙，配力矩保护装置，安全性能更高;

3、 驱动装置进行了优化设计，效率高，可采用轴装式减速机，无需联轴器，结构紧凑;

4、 刮板曲线采用对数螺线型，刮泥效果好。

构造及工作过程：

ZBGN 系列刮泥机如图1~2 由主梁、中心支座及集电器、驱动装置、刮泥板、撇渣装置、导流筒、排渣斗和控制柜等组成。

在驱动装置推动下，主梁绕池中心轴线旋转，固定于刮臂上的刮板将沉积在池底的污泥刮集至池中心集泥坑。刮板曲线采用对数螺线型，受力均匀，刮泥彻底，当池底遇有障碍物时，能自动让耙，保护机器不受伤害。驱动装置可设过扭保护装置，工作更加安全。

电气控制：

可根据用户需要设定设备的启、停及运行时间，可带PLC 接口。

订货说明：

1、 需要撇渣装置、出水堰板、浮渣挡板、出水槽时，请注明;

2、 注明设备材质、防腐、电机及减速机要求;

3、 订货时，请提供池子的土建工艺图并注明详细尺寸。

产品规格
